Extract Faces Interactive¶

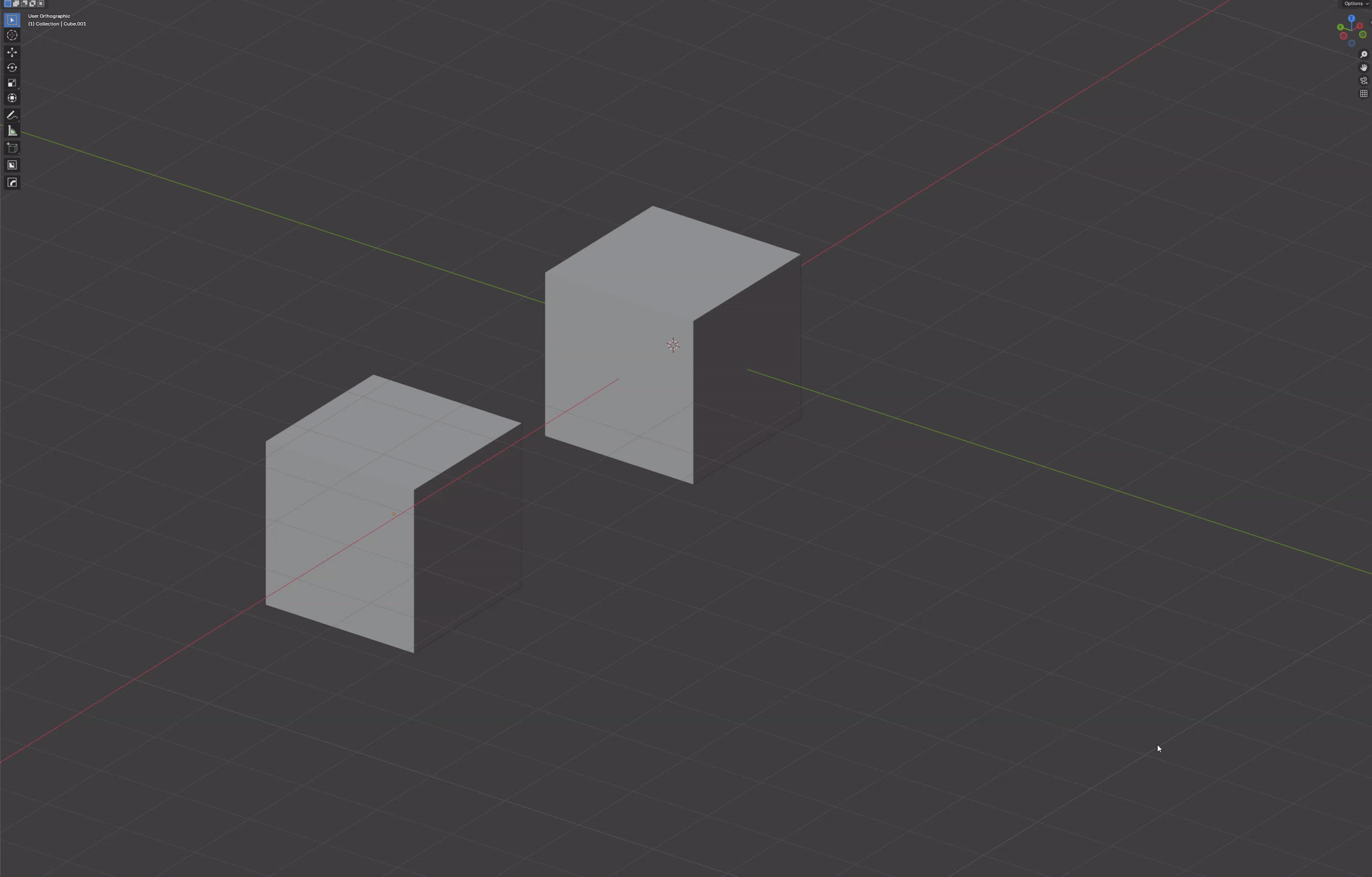

Demo de selección multi-objeto
Descripción¶
Extract n Expand es una herramienta interactiva que permite seleccionar caras de objetos 3D y extraerlas como nuevos objetos. La herramienta proporciona retroalimentación visual en tiempo real y controles intuitivos para seleccionar caras de uno o varios objetos simultáneamente.
Características¶
- Selección interactiva de caras con vista previa en tiempo real
- Soporte multi-objeto: selecciona caras de varios objetos a la vez
- Modo de selección por pintura: haz clic y arrastra para seleccionar múltiples caras rápidamente
- Retroalimentación visual con resaltado codificado por colores
- Funciona con objetos que tienen modificadores
- Maneja geometría compleja con extracción adecuada de caras
Cómo usar¶
- Selecciona uno o más objetos de malla
- Activa la herramienta desde el menú DAMTools (sección Edición/Dibujo)
- Pasa el cursor sobre las caras para ver un resaltado de vista previa (rojo)
- Haz clic para seleccionar caras (se volverán azules)
- Usa Shift+Clic para seleccionar múltiples caras
- Haz clic y mantén presionado para "seleccionar por pintura" múltiples caras arrastrando
- Usa el botón central del ratón para la navegación de cámara
- Presiona Enter/Espacio para extraer las caras seleccionadas como un nuevo objeto
- Presiona Esc o clic derecho para cancelar

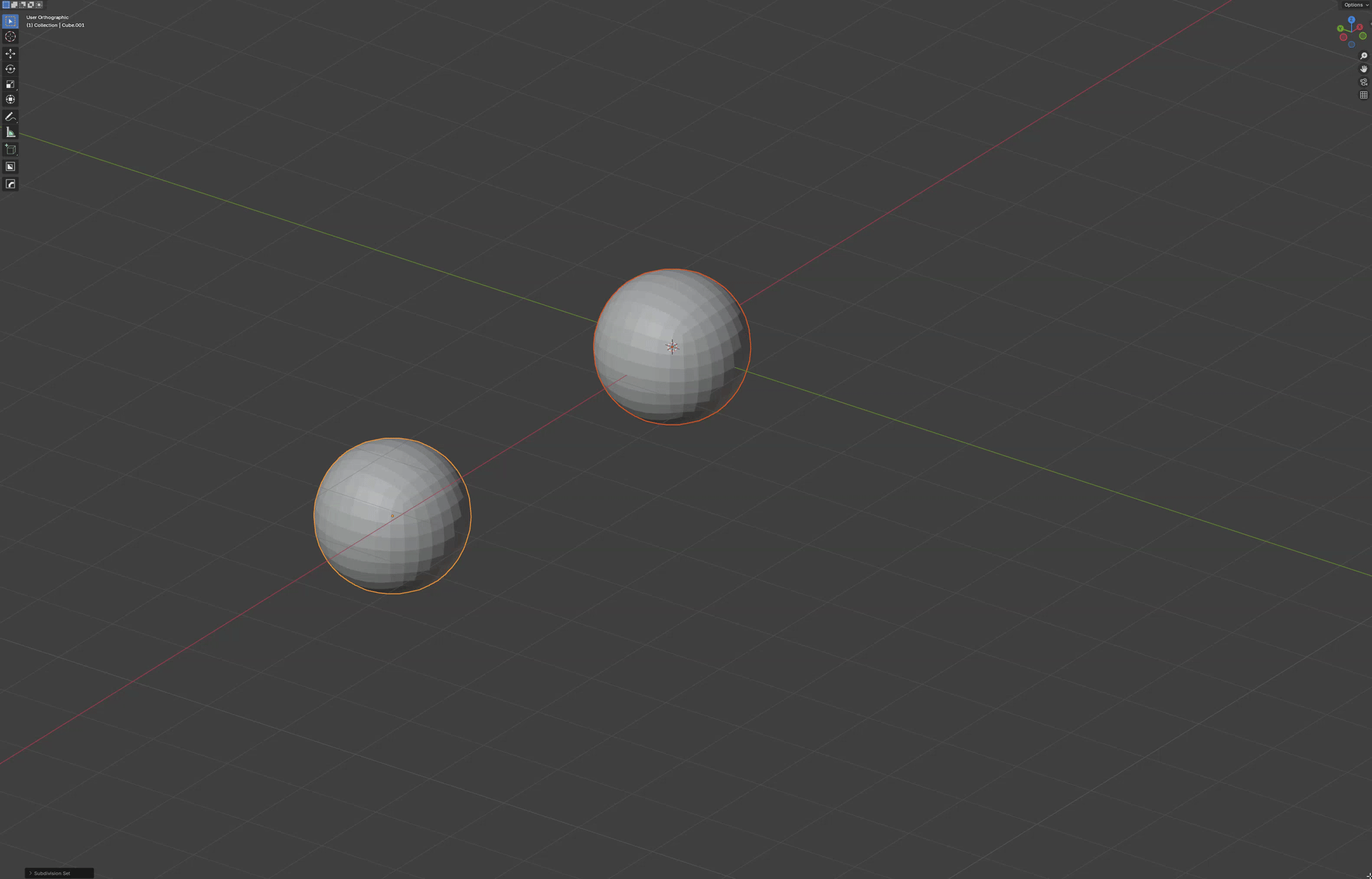

Demo de modo de selección por pintura

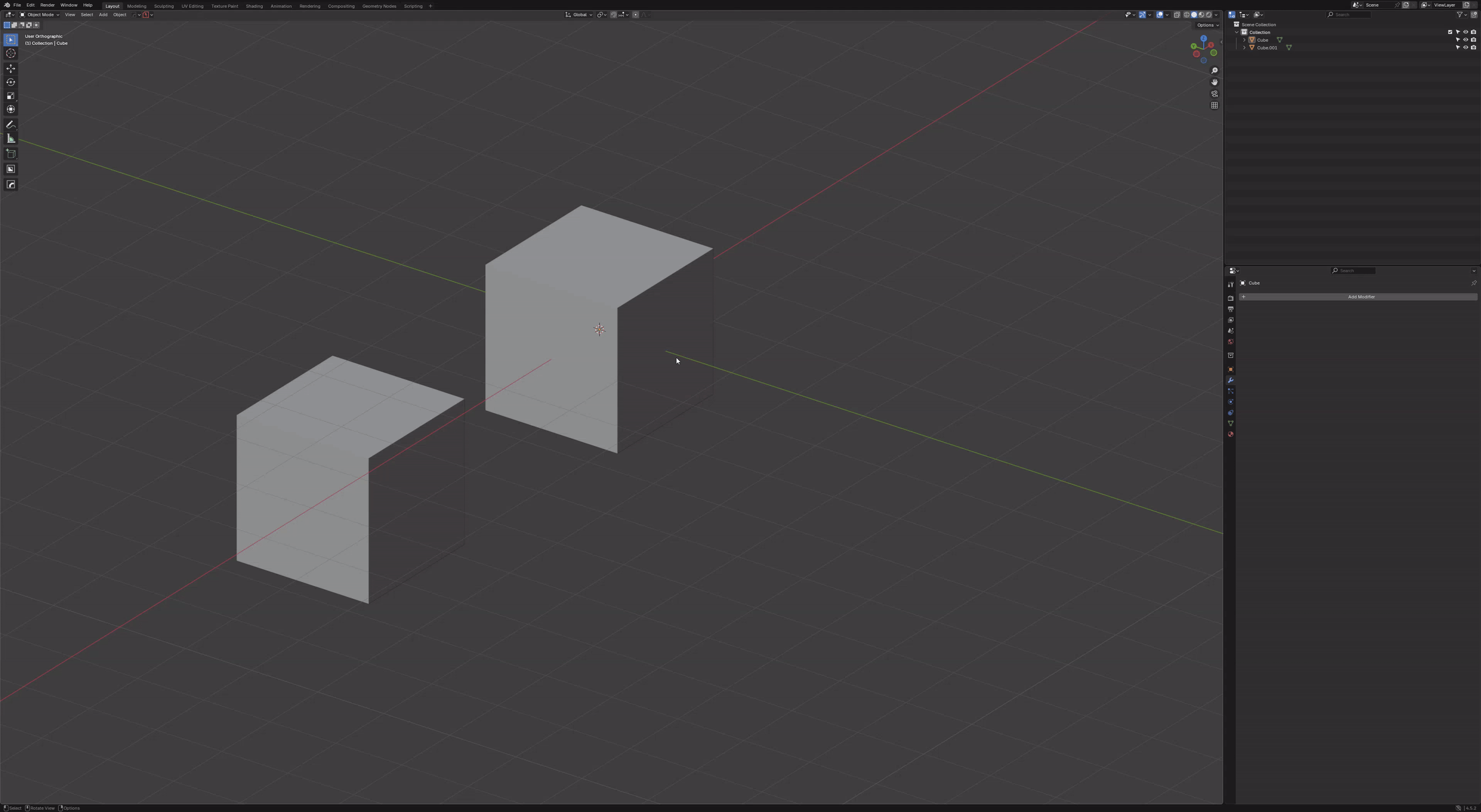

Demo de extracción de geometría virtual
Controles¶
- Clic izquierdo: Seleccionar cara
- Shift+Clic izquierdo: Añadir más caras a la selección
- Clic y mantener: Seleccionar múltiples caras por pintura
- Botón central del ratón: Navegar vista de cámara
- Enter/Espacio: Extraer caras seleccionadas
- Esc/Clic derecho: Cancelar operación
Consejos¶
- La herramienta funciona tanto con mallas simples como con objetos con modificadores
- Para objetos con modificadores, la herramienta encontrará las caras correspondientes en la malla evaluada
- Debes seleccionar al menos una cara de cada objeto seleccionado
- Las caras seleccionadas se extraen como un único objeto nuevo
- El nuevo objeto se nombrará en base al objeto(s) original(es)
